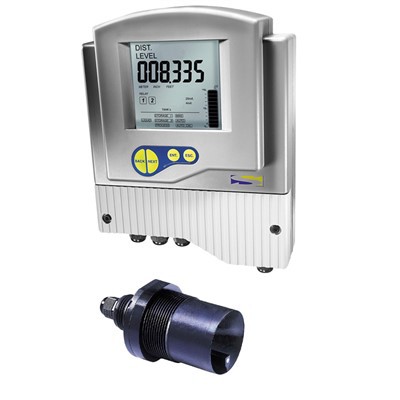

SLL2810 serija serija Sonarscan Vanjski ultrazvučni mjerač razine tekućine

Vanjski ultrazvučniMjerač razine tekućine je instrument mjernog mjerenja razine tekućine bez kontakta. Vanjski montirani mjerač razine sonara koristi širenje ultrazvučnih valova na vanjskom zidu spremnika i izračunava razinu tekućine kroz vremensku razliku između refleksije i prijema. Mjerač vanjskog ultrazvučne razine ima prednosti jednostavne instalacije, ne utječe medij i ne zahtijeva otvaranje rupa. Pogodan je za spremnike različitih oblika i materijala, poput sfernih spremnika, vodoravnih spremnika, vertikalnih spremnika itd.



Visoka točnost mjerenja - kontrola proizvodnje u stvarnom vremenu

• ± 2 mm točnost mjerenja

• Pruža izuzetno prikladnu metodu kalibracije

Istinsko nekontaktno mjerenje

• Vanjska mjerač razine tekućine ima mjerni raspon do 30 metara

• Slijepo područje mjerenja može biti niže od 30 mm

• Izuzetno nisko mjerenje slijepog zona-punog raspona praćenja tekućine u stvarnom vremenu

• Anti-precipitacija, čak i ako postoji velika količina oborina, neće utjecati na mjerenje



Jednostavna instalacija - izvrsna ušteda na vašim troškovima

•Vanjski ultrazvučnije nizak trošak i isplativo

• Jednostavan za instaliranje, uklanjanje pogrešaka i rada

• Za horizontalne tenkove može se ukloniti uklanjanje pogrešaka, što uvelike štedi troškove.



Kad senzor neinvazivnog ultrazvučne razine mjeri razinu tekućine, sonda se emitira sonarni valni signal, a nakon što se odbije u tekućoj površini, sonda se detektira echo signal. Echo signal obrađuje vlasnički algoritam za izračunavanje vremena t, a sustav izračunava visinu razine tekućine prema formuli.

H: Izmjerena visina razine tekućine

T: Vrijeme koje je potrebno da se Sonar Wave vrati iz lansiranja u povratak

TG: vrijeme prijenosa sonarskih valova u zidu spremnika

V: Brzina kojom se sonarni valovi šire u tekućinama

: Koeficijent korekcije



Spremnik pod testiranjem

Različiti oblici kao što su sferični, vertikalni i horizontalni zahtijevaju prostor za ugradnju sonde dugačak 200 mm, dubok 200 mm i visok 300 mm neposredno ispod spremnika. Ne postoje čvrste strukture (poprečne particije, odvodne ploče, stupovi, miješanje) itd. Između položaja ugradnje mjerne sonde i najviših razina tekućine. Debljina zida spremnika na dnu spremnika za barijere (gdje je instalirana mjerna sonda) manja je ili jednaka 100 mm. Donji zid spremnika (gdje je instalirana mjerna sonda) nema obloge ili plinske jakne. Donji zid spremnika (gdje je instalirana mjerna sonda) izrađen je od tvrdog materijala, poput ugljičnog čelika, 16MNR, 304.316. Stakloplastika, tvrda guma itd.



Tekućina koja se mjeri

Dinamička viskoznost tekućeg medija koji se mjeri manja je od 50MPa · s (CP). Tekućina nema ozbiljnu sedimentaciju, kristalizaciju i samo-agregaciju. Tekućina ne može obustaviti veliku količinu krutih tvari i odlagati veliku količinu sedimenata. To ne može biti emulzija i ne može imati veliki broj mjehurića. Tekućina koja se mjeri poželjno je jedna tekućina ili smjesa koja se mijenja. Ako postoje dvije ili više nepomirljivih tekućina koje će tvoriti očito sučelje, instrument mora biti posebno konfiguriran.



Temperatura instalacije sonde

Temperatura zida spremnika na dnu spremnika (gdje je instalirana mjerna sonda) određuje odgovarajuću sondu koju treba odabrati. Normalna temperaturna sonda kreće se od ({-30 do 90 stupnjeva) i raspona visoke temperature od (60 do 200 stupnjeva).
